Le but du labourage avec une charrue à sillon et une charrue à sillon réversible est de retourner et d'ameublir le sol. De cette façon, il peut enterrer le chaume, la paille, les mauvaises herbes, les engrais, les germes et les œufs d'insectes présents dans le sol. Retournez le sous-sol pour le rendre cassé et mûr. Cela favorise la décomposition de la matière organique du sol, améliore la fertilité du sol et la capacité de stockage de l'eau, améliore la structure du sol, élimine les ravageurs et les maladies et permet d'obtenir de meilleures conditions d'eau, d'engrais, de gaz et de chaleur dans le sol.

Brève introduction de la charrue à sillons

La charrue à sillon est une sorte d'outil agricole pour les terres arables, qui est une charrue à sillon entièrement suspendue. Cela peut briser le fond de la charrue et restaurer la structure de la couche de labour. Peut également améliorer la capacité de rétention d'humidité du sol et éliminer certaines mauvaises herbes. Et réduire les maladies et les insectes nuisibles, niveler le sol et améliorer les normes des opérations de mécanisation agricole. Il convient à la culture en sol et à sec dans les zones de sols sableux. Il présente les caractéristiques d'une structure simple, d'une large gamme d'adaptabilité agricole, d'une bonne qualité de fonctionnement, d'une surface lisse, de bonnes performances de sol cassé et de petits fossés d'humidité.

La structure de la charrue à sillonner

Il est constitué d'une lame épaisse au bout d'une poutre. Et il utilise généralement des tracteurs comme source d’énergie. Vous pouvez l’utiliser pour briser les blocs de terre et creuser des tranchées pour préparer la plantation.

La charrue à sillon se compose du corps principal de la charrue, du châssis de la charrue, de la partie de traction, de la roue de la charrue et d'autres pièces. Le corps principal de la charrue à sillons est la partie de travail principale et sa surface de travail est utilisée pour couper le sol dans les directions verticale et horizontale, retourner le sol et écraser le sol. Afin de garantir la qualité des terres cultivées, des accessoires tels que des socs ronds, des petites charrues frontales et des petits socs peuvent être installés devant le corps de la charrue principale en fonction des exigences agricoles et des conditions du sol. De plus, vous pouvez également choisir une charrue à sillons avec un nombre de socs différent en fonction des différentes conditions du sol.

Types de charrue à sillonner

• Selon la forme d'attelage avec le tracteur, il se divise en traction, suspension et semi-suspension.
• Selon la puissance utilisée, elle se divise en charrue à traction animale, charrue mécanique (charrue tracteur).
• Selon les différentes structures, il se divise en charrue bidirectionnelle, charrue à modulation d'amplitude, etc.

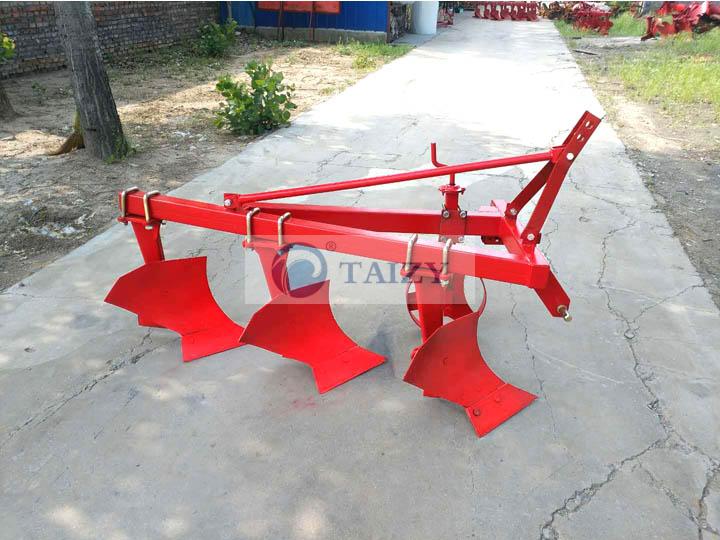

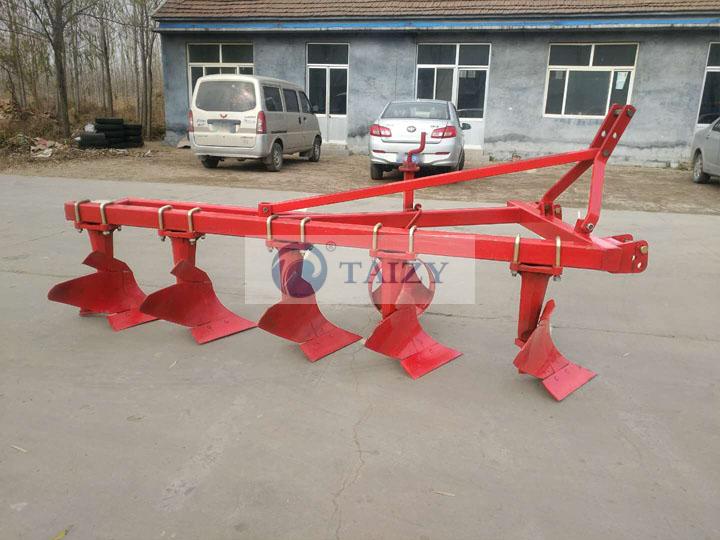

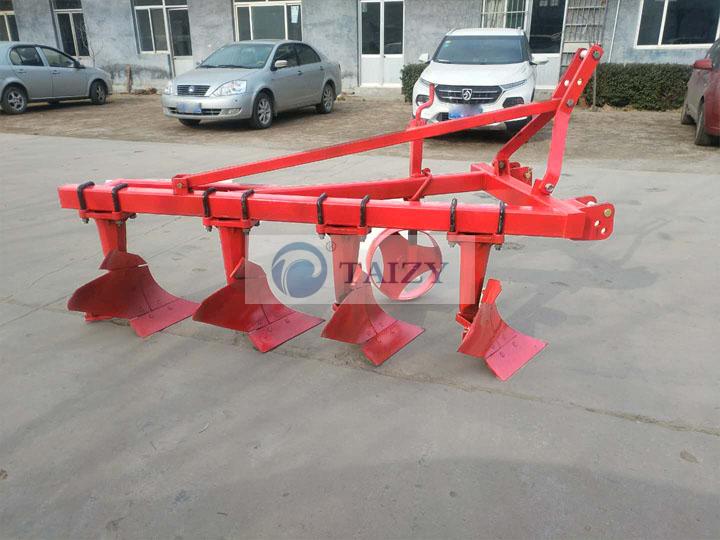

• Selon le nombre de corps de charrue en fonctionnement, elle se divise en charrue à double arbre, charrue à trois arbres, charrue à quatre arbres et charrue à cinq arbres.

•

•

•

•

Avantages de la charrue à sillonner

• Si vous utilisez la charrue dans des sols froids et tempérés, la profondeur ne dépasse pas 20 cm, elle peut ameublir le sol et faire interagir la paille, l'engrais et le calcaire présents dans le sol avec l'oxygène.
• Réduisez la perte d'engrais azoté causée par la volatilisation, faites en sorte que la matière organique du sol se transforme plus rapidement en humus et rendez le sol plus fertile.
• La charrue éliminera les traces de roues et les ornières laissées par le matériel de récolte. Il est également possible de contrôler la croissance des mauvaises herbes vivaces avant le printemps suivant. Parce que la couche supérieure du sol est moindre, cela accélérera le réchauffement du sol et l’évaporation de l’eau au printemps. Il est donc utile d’utiliser un semoir plus léger pour semer.
• Le labour peut réduire de nombreux ennemis naturels des cultures (tels que les limaces, les moustiques grues, les mouches des fruits, les foreurs, etc.) et augmenter le nombre de vers de terre qui se nourrissent du sol.

Les paramètres de la charrue à sillonner

Charrue à sillons légère

Charrue à sillons robuste

Le prix de la charrue à sillonner

En raison des différents modèles, le prix spécifique variera. Vous pouvez consulter notre équipe commerciale, elle vous recommandera la machine qui vous convient en fonction de vos besoins. Ils vous enverront en même temps un devis pour la machine concernée.

Vidéo de travail

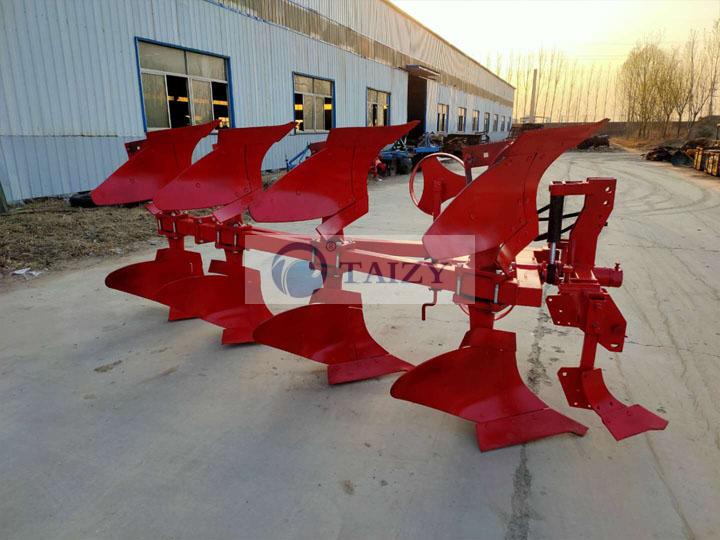

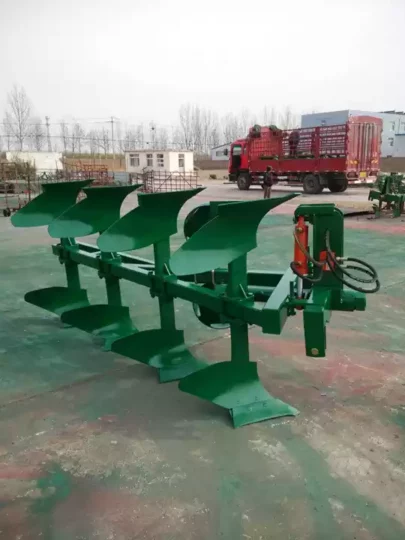

Introduction de la charrue hydraulique

Charrue hydraulique, également connue sous le nom de charrue à sillon réversible. Lorsque vous utilisez la charrue hydraulique, vous devez la connecter au tracteur. L'expansion et la contraction de la tige de piston dans le cylindre d'huile entraînent les corps de charrue avant et arrière sur le châssis de la charrue. De cette façon, il effectue un mouvement de rotation vertical et passe alternativement à la position de travail. Cette série de charrues à bascule convient aux sols, aux zones sablonneuses et à l'agriculture sèche. Il présente les caractéristiques d'une structure simple et d'une large gamme d'adaptabilité agricole. Et a également une bonne qualité de fonctionnement, une surface lisse, de bonnes performances de sol cassé et de petits fossés d'humidité.

•

•

La structure de la charrue hydraulique

Y compris le cadre de suspension, le cylindre tournant, le mécanisme anti-retour, le mécanisme de roue au sol, le châssis de charrue et le corps de charrue. La roue au sol est un mécanisme à double usage permettant de régler la profondeur de travail du sol de la vis mère. Le cadre de suspension se connecte à l'hôte de travail. Le corps de la charrue relie le châssis de la charrue à travers le poteau de la charrue.

Le châssis de la charrue équipe un mécanisme de roue au sol. Ce qui caractérise le fait que le corps du cylindre d'huile tournant se connecte à un siège de cylindre d'huile relié au châssis de la charrue. Il y a une tige de piston pour un mouvement télescopique dans le cylindre. Un arbre central est fixé sur le châssis de la charrue. Et l'extrémité arrière du manchon central à l'extérieur de l'arbre central se connecte à la tige de piston. Le siège du cylindre d'huile et le châssis de la charrue se connectent pour entraîner la rotation de l'arbre central dans le manchon de l'arbre central.

Avantages de la charrue hydraulique

① La structure de la charrue bidirectionnelle à bascule modulée en amplitude est raisonnable.
② Équipé de différents types de composants.
③ Adaptez-vous aux différentes conditions agricoles et aux exigences de correspondance des unités.
④ Il équipe des dispositifs de protection de sécurité, utilisant des matériaux de haute qualité, des composants hydrauliques et une technologie de fabrication avancée.

La différence entre une charrue fendue et une charrue hydraulique

La charrue fendue a de bonnes performances de retournement et de couverture, inégalées par rapport aux autres machines pour terres arables. La charrue fendue est une machine pour les terres arables largement utilisée dans la longue histoire de la production agricole dans le monde. La plupart des charrues fendues ne peuvent tourner la crête que dans une seule direction, et cela formera une crête fermée après avoir tourné la crête.

L’émergence de charrues hydrauliques peut résoudre le problème de la fermeture des billons. La charrue hydraulique doit installer deux ensembles de corps de charrue gauche et droite sur le châssis de la charrue. Grâce au mécanisme de rotation, les deux groupes de corps de charrue travaillent alternativement dans un mouvement alternatif, formant une opération agricole en forme de navette. Tournez le sol d'un côté et le sol est de niveau après le labour. Cela peut réduire la charge de travail de préparation du sol après le labour, réduire la course au ralenti du tracteur et améliorer la productivité du labour.

Utilisation et réglage corrects de la charrue hydraulique

Préparation avant le labour

La première consiste à vérifier l’intégrité de la machine-outil. S'il y a des dommages, des pièces manquantes et si les boulons sont desserrés. Assurez-vous que l'équipement est intact. Et serrez les boulons.

La seconde consiste à ajuster la configuration de la première partie de la charrue. Lorsqu'un tracteur à roues laboure, une roue doit généralement entrer dans le sillon. La face intérieure du pneu qui marche dans le sillon et la paroi de la tranchée maintiennent généralement un écart de 1 à 2 cm. Et lors de l'installation de la première partie, en position horizontale, placez l'extrémité du soc sur la ligne du mur de tranchée. Faites en sorte que la largeur de coupe de la première partie soit exactement égale à la largeur de conception du corps de charrue en une seule partie. Dans le cas contraire, lorsque la charrue hydraulique effectue un mouvement de va-et-vient, elle laissera des sillons ou des crêtes entre chaque largeur de travail.

La troisième consiste à vérifier et régler l’empattement. Vérifiez la distance H entre le côté intérieur de la roue arrière du tracteur et la distance h entre la plaque latérale de la première charrue de la charrue rabattable et le centre de l'arbre. Il est nécessaire de respecter H/2=h+b, et b est la largeur de la charrue unique. Lorsque cette condition ne peut pas être remplie, ajustez la charrue. Si vous ne parvenez pas à régler la charrue, ajustez la voie du tracteur pour répondre aux exigences. Lors du réglage de la voie, réglez d'abord la voie de la roue arrière, puis la roue avant doit être réglée en fonction de la voie de la roue arrière. Empattement.

La quatrième consiste à vérifier la pression des pneus. Lors du labour, la pression des pneus doit être comprise entre 80 et 110 KPa. Les instructions spécifiques prévaudront.

Cinquièmement, vérifiez si l'huile hydraulique du tracteur est suffisante et si le raccord rapide hydraulique est intact. Lors du raccordement au tuyau d'huile hydraulique de la charrue à bascule, connectez-le conformément à la marque du tuyau d'huile sur la charrue à bascule.

La connexion du tracteur et de la charrue

Après l'inspection, nous allons brancher la charrue hydraulique. L'attelage du tracteur et de la charrue hydraulique est une suspension à trois points. Avant de procéder au branchement, il faut d'abord régler les tiges de traction gauche et droite pour garantir le niveau des tiges de traction gauche et droite.

La méthode de réglage spécifique est la suivante : garez le tracteur sur une route plate, utilisez la poignée de levage hydraulique pour faire tomber la tige de traction et vérifiez si le centre des rotules reliées aux tiges de traction gauche et droite est cohérent. avec la hauteur du sol.
Si les hauteurs gauche et droite ne sont pas cohérentes, vous pouvez ajuster la longueur des tiges de levage gauche et droite pour les rendre cohérentes. Une fois les tiges de traction gauche et droite mises à niveau, la charrue hydraulique sera accrochée. Connectez les têtes sphériques des tiges de traction gauche et droite respectivement aux points de suspension inférieurs gauche et droit de la charrue et verrouillez-les avec des goupilles pour éviter qu'elles ne tombent.

Une fois la tige de traction connectée, connectez la tige de traction supérieure du tracteur, connectez la tige de traction supérieure et le point de suspension supérieur de la charrue hydraulique avec une goupille et verrouillez-la avec une goupille pour l'empêcher de tomber. Une fois la suspension à trois points connectée, actionnez la poignée hydraulique pour relever la charrue hydraulique, ajustez les tiges de limite gauche et droite (certaines chaînes de limite), de sorte que la charrue soit au milieu des deux roues, et le retournement hydraulique la charrue ne peut que légèrement osciller d’un côté à l’autre.

Réglage du châssis de la charrue

Lorsque le tracteur laboure, nous ajustons le niveau horizontal du châssis de la charrue hydraulique pour garantir que le poteau de la charrue est vertical par rapport au sol pendant le labour. En raison du travail de labour des tracteurs à roues, une roue marche généralement dans le sillon. Le tracteur a un certain angle d'inclinaison, ce qui fera que le châssis de la charrue ne sera pas horizontal latéralement, c'est-à-dire que le poteau de la charrue ne sera pas perpendiculaire au sol.

La méthode de réglage du niveau horizontal du châssis de la charrue est la suivante : Ajustez la vis de limite de rotation du châssis de la charrue. En ajustant la longueur des deux vis de limite à gauche et à droite, la colonne de la charrue peut être perpendiculaire au sol une fois que la charrue entre dans le sol.

Après avoir ajusté le niveau horizontal, nous devons également ajuster le niveau vertical du châssis de la charrue. Si la direction longitudinale du châssis de la charrue n'est pas horizontale, des profondeurs de labour incohérentes et une instabilité longitudinale se produiront lorsque la charrue sera retournée. Lors du réglage du niveau vertical du châssis de la charrue, il s’agit principalement d’ajuster la longueur de la tige supérieure.

Pendant le labour, observez si l'avant et l'arrière du châssis de la charrue sont horizontaux. Lorsque le châssis de la charrue est bas à l'avant et haut à l'arrière, le premier soc de la charrue basculante sera trop profond et la section arrière est trop peu profonde. Dans certains cas, il y aura un phénomène selon lequel la profondeur de labour est trop profonde et ne peut pas être tirée. À ce stade, le problème peut être résolu en allongeant le tirant supérieur ; et si le châssis de la charrue est haut à l'avant et bas à l'arrière, la première profondeur de labour sera trop faible et la partie arrière trop profonde, et il sera difficile de labourer le sol. À ce stade, le problème peut être résolu en raccourcissant le levier supérieur.

Réglage de la profondeur et de la largeur de travail

Pour le réglage de la profondeur de travail, les charrues hydrauliques disposent généralement de roues à profondeur limitée. Et vous pouvez régler la profondeur de travail en ajustant la vis de la roue de limite de profondeur. Si la profondeur de travail est trop faible, réglez la vis pour relever la roue de limitation de profondeur ; mais si la profondeur de travail est trop profonde, ajustez la vis pour abaisser la roue de limitation de profondeur.
Pour le réglage de la largeur de travail, certaines charrues rabattables disposent d'une fonction de modulation d'amplitude. Ce qui permet d'ajuster la largeur de travail en fonction des conditions du sol. La façon d’ajuster la largeur de travail consiste généralement à ajuster la longueur de la vis. Ajustez la largeur de travail en modifiant l'angle du châssis de la charrue par rapport à l'arbre.

L'angle du sillon réversible s'enfonce dans le sol

Concernant le réglage de l'angle de la charrue tournante dans le sol, afin que la charrue tournante fonctionne bien dans le sol dans différentes conditions de sol, de nombreuses charrues tournantes ont pour fonction d'ajuster l'angle d'entrée.

Les méthodes de réglage courantes sont les suivantes : desserrez les boulons de fixation entre le corps de la charrue et la colonne de la charrue, ainsi que les boulons de réglage de positionnement.
Frappez le corps de la charrue pour augmenter ou diminuer légèrement l'angle du corps de la charrue par rapport au poteau de la charrue afin d'augmenter ou de diminuer l'angle d'entrée dans le sol. Après avoir ajusté l'angle d'entrée du sol, serrez les boulons de fixation et les boulons de réglage de position.

Fonctionnement rabattable de la charrue à sillons réversibles

La méthode de fonctionnement de la charrue hydraulique est la suivante : Il existe généralement deux types de charrues hydrauliques. L'une est qu'il n'y a pas de vanne d'inversion automatique sur le cylindre, et l'autre est qu'il y a une vanne d'inversion automatique sur le cylindre. Les méthodes de fonctionnement des deux charrues hydrauliques sont différentes lorsqu'elles sont retournées.

Quant à ceux sans vanne d’inversion automatique sur le cylindre. Lors du retournement, soulevez d'abord la charrue à la position la plus haute. Et puis manipulez la poignée d'inversion pour vous retourner. Lors de l'utilisation, poussez ou tirez d'abord la poignée de commande. Une fois que la charrue tournante franchit la position médiane, actionnez immédiatement la poignée de commande dans la direction opposée. De cette façon, la charrue peut être retournée.
Pour le cylindre d'huile avec vanne d'inversion automatique, vous pouvez terminer l'ensemble du processus de rotation en tournant la poignée de commande dans une direction au moment de la rotation, sans avoir besoin d'inverser la poignée de commande.

Paramètres de la charrue réversible

Entretien d'une charrue réversible

(1) Retirez régulièrement la saleté et les mauvaises herbes qui collent à chaque corps de charrue.
(2) Chaque fois que vous labourez une crête jusqu'au sol, ramassez la charrue pendant le trajet pour éviter de labourer sur place.
(3) Après l'agriculture, vérifiez toutes les pièces pour déceler tout dommage ou perte à temps. Une fois que vous trouvez un problème, réparez-le et remplacez-le immédiatement.
(4) Interdiction des fuites d'huile ou des fuites d'huile dans le système hydraulique
(5) Injectez de l’huile lubrifiante une fois tous les 200 acres de travail sur roue terrestre. Et injectez une fois à chaque changement de vitesse dans d’autres points d’injection d’huile.
(6) Remplacez le soc à temps après son avertissement. Et remplacez et réparez les autres pièces si elles vous avertissent.
